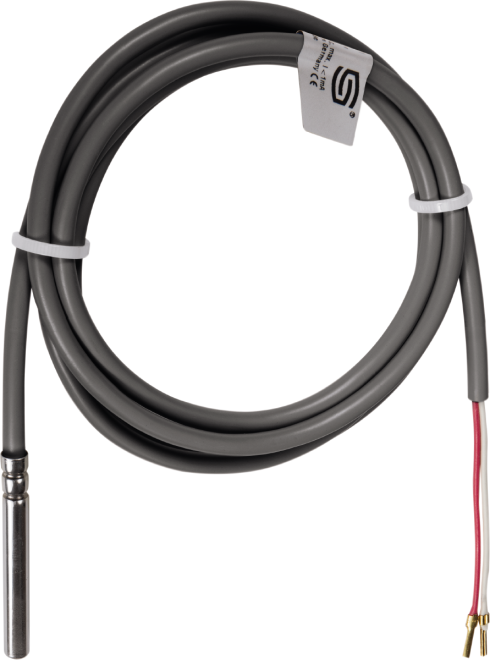

La THERMASGARD® HTF 50 è una sonda di temperatura passiva con cavo e pozzetto in acciaio inox V4A da 50 mm, adatta al rilevamento della temperatura in fluidi liquidi e gassosi. Può essere utilizzata come sonda per canale oppure, con pozzetto a immersione THE compatibile, come sonda a immersione con attacco filettato. È disponibile con diversi elementi sensibili, materiali cavo e lunghezze di collegamento.
Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati.
La THERMASGARD® HTF 50 è una sonda di temperatura con cavo e uscita passiva, progettata per il rilevamento della temperatura in fluidi liquidi e gassosi. La sonda è dotata di pozzetto in acciaio inox V4A con lunghezza nominale 50 mm e diametro 6 mm, ed è disponibile in numerose varianti di sensore e cavo. La famiglia può essere utilizzata come sonda per canale, tramite flangia di montaggio compatibile, oppure come sonda a immersione con attacco filettato quando inserita in un pozzetto a immersione THE. Per l’impiego diretto e durativo nei liquidi, la scheda indica l’utilizzo del pozzetto a immersione THE. Sono disponibili varianti con elementi sensibili Pt100, Pt1000, Pt1000 classe A, Ni1000, Ni1000TK5000, LM235Z, NTC 1,8 kΩ, NTC 10 kΩ e NTC 20 kΩ. Il campo di misura dipende dal materiale del cavo e dall’elemento sensibile: le versioni con cavo PVC arrivano fino a +105 °C, quelle in silicone fino a +180 °C o +150 °C secondo il sensore, le versioni PTFE fino a +250 °C e le versioni in fibra di vetro fino a +350 °C.
Dati tecnici
Tipologia
Sonda di temperatura con cavo e uscita passiva
Famiglia
THERMASGARD® HTF 50
Lunghezza nominale sonda
50 mm
Diametro pozzetto sonda
Ø 6 mm
Materiale pozzetto sonda
Acciaio inox V4A 1.4571
Grandezza misurata
Temperatura
Uscita
Passiva del sensore
Elementi sensibili disponibili
Pt100, Pt1000, Pt1000 classe A, Ni1000, Ni1000TK5000, LM235Z, NTC 1,8 kΩ, NTC 10 kΩ, NTC 20 kΩ
Tipo di collegamento standard
2 conduttori
Collegamento a 4 conduttori
Opzione su richiesta
Sensore doppio
Opzione su richiesta
Campo di misura con cavo PVC
–35...+105 °C
Campo di misura con cavo silicone
–50...+180 °C
Campo di misura con cavo PTFE
–50...+250 °C
Campo di misura con cavo fibra di vetro
–50...+350 °C
Limite Ni1000
Tmax +180 °C
Limite NTC / Ni1000TK5000
Tmax +150 °C
Limite LM235Z
Tmax +125 °C
Corrente di misura Pt1000
< 0,6 mA
Corrente di misura Pt100
< 1,0 mA
Corrente di misura Ni1000 / Ni1000TK5000
< 0,3 mA
Corrente di misura NTC
< 2,0 mW
Corrente di misura LM235Z
400 μA...5 mA
Lunghezza cavo standard
1,5 m
Lunghezze cavo disponibili
1,5 m, 3 m, 5 m, 8 m, 10 m secondo variante
Materiali cavo disponibili
PVC, silicone, PTFE, fibra di vetro
Resistenza di isolamento
≥ 100 MΩ a +20 °C, 500 V DC
Collegamento di processo
Tramite pozzetto a immersione THE o flangia di montaggio MF-06-K
Acquisizione, Conversione e Registrazione dati, Building Automations & Smart Home, HVAC-R, Controllo e Regolazione, Magazzini e Locali tecnici, Processi industriali
ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
